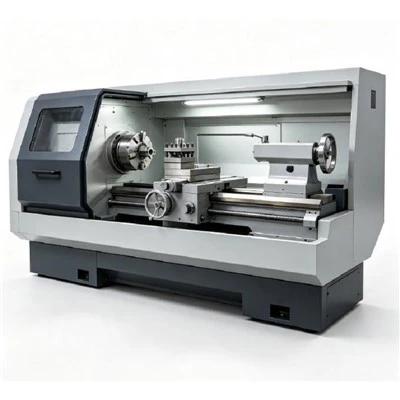

Centrum tokarskie z osią Y z podwójnym wrzecionem

Centrum tokarskie z-osią Y z dwoma wrzecionami zostało zaprojektowane z myślą o-wysokiej precyzji elementów wymagających zarówno toczenia obrotowego, jak i-pomocniczych operacji poza środkiem. Łącząc obróbkę wrzeciona głównego, zautomatyzowany-przenoszenie części wrzeciona podrzędnego, przesuw osi Y- i oprzyrządowanie napędzane, maszyna ta zastępuje wiele tradycyjnych konfiguracji jednym ciągłym cyklem produkcyjnym.

Wyślij zapytanie

Wprowadzenie produktów

Dane techniczne

Przedmiot specyfikacji	Standardowe parametry/opcje
Typ maszyny	Centrum tokarskie z podwójną osią Y-
Konstrukcja łóżka	Sztywne, monoblokowe łóżko skośne pod kątem 45 stopni
Prowadnice liniowe / łożyska	Klasa precyzyjna THK / HIWIN / NSK
Maks. Średnica toczenia	320 mm - 450 mm (w zależności od modelu)
Maks. Długość skrętu	400 mm - 650 mm (w zależności od modelu)
Maks. Pojemność paska	42 mm / 52 mm / 65 mm
Prędkość wrzeciona głównego/podrzędnego-	Do 4000 - 6 000 obr./min
Przesuw w osi Y-	±40 mm ~ ±50 mm
Typ wieży i stacje	12-stanowiskowa wieża BMT / VDI z serwomechanizmem
Napędzana prędkość narzędzia	4,000 - 6,000 obr./min
Pod-Dokładność wyrównania wrzeciona	Ustawienie współosiowe $\\le 0,005 \\text{ mm}$
Pozycjonowanie / Powtarzalność	$X/Z: 0,005 \\text{ mm} / 0,003 \\text{ mm}$
Opcjonalna automatyka	Uchwyt hydrauliczny, podajnik prętów, przenośnik wiórów, łapacz części, przyrząd do ustawiania narzędzi

Kluczowe zalety produkcyjne

Zredukowane konfiguracje dodatkowe:Obrabiaj zarówno przód, jak i tył skomplikowanych części bez ręcznej zmiany położenia.
Wyższa precyzja geometryczna:Zakończenie toczenia i frezowania w jednym mocowaniu eliminuje skumulowane błędy tolerancji spowodowane przez wiele konfiguracji uchwytów.
Niższe inwestycje w siłę roboczą i kapitał:Zastąp oddzielne tokarki i frezarki jedną, kompaktową podstawą i jednym operatorem.
Zautomatyzowana produkcja gotowa:Bezproblemowo integruje się z automatycznymi podajnikami prętów, przenośnikami wiórów i łapaczami części, zapewniając nieprzerwane przebiegi partii.

Wrzeciono główne do wrzeciona pomocniczego-Krok-po-procesie

Główne operacje wrzeciona:Surowiec jest mocowany we wrzecionie głównym w celu wstępnego planowania, toczenia, wytaczania, rowkowania i gwintowania.
Operacje związane z osią Y- i narzędziami napędzanymi:Narzędzia napędzane wykonują-wiercenie mimośrodowe, wycinanie rowków wpustowych, frezowanie czołowe i gwintowanie promieniowe.
Precyzyjny transfer części:Wrzeciono-sub synchronizuje prędkość, zbliża się, pewnie chwyta przedmiot obrabiany i przejmuje kontrolę pod dokładną kontrolą CNC.
Operacje na wrzecionie pomocniczym-:Wrzeciono-przechwytujące wykonuje-tylne wrzeciono, toczenie, wytaczanie wewnętrzne, fazowanie i-wiercenie/frezowanie wsteczne.
Rozładunek części:Gotowy element jest oddzielany i bezpiecznie rozładowywany ręcznie lub za pomocą automatycznego chwytacza części.

Możliwości osi Y-i narzędzi na żywo

Oś Y- wprowadza ruch prostopadły do linii środkowej wrzeciona, umożliwiając złożoną obróbkę wielozadaniową-:
Wyłączone-Wiercenie i gwintowanie na środku:Wywierć i nagwintuj otwory oddalone od osi środkowej.
Wiercenie krzyżowe:Obróbka promieniowych otworów bocznych bezpośrednio podczas cyklu pierwotnego.
Frezowanie płaskich i rowków:Frezuj równoległe płaskie powierzchnie, sześciokąty i rowki wpustowe na wałach i złączkach.
Frezowanie profilowe:Wykonuj złożone kontury i zakrzywione szczeliny za pomocą skoordynowanego ruchu C/Y/Z.

Przegląd zakresu obróbki

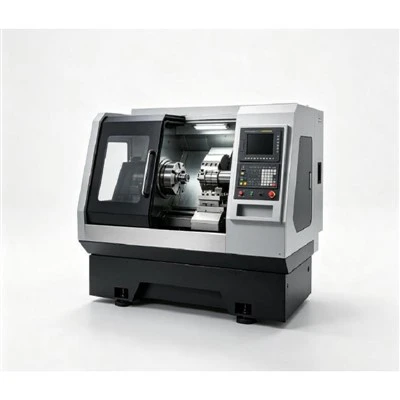

Struktura maszyny

Monoblokowe łóżko skośne:Wytrzymała-żeliwna konstrukcja pochłania wibracje, zapewnia stabilność termiczną i umożliwia optymalny spływ wiórów.
Podwójne wrzeciona precyzyjne:Wkładki wrzecionowe-o wysokiej sztywności, wsparte wysokiej jakości łożyskami skośnymi NSK/FAG, przeznaczone do ciężkiego skrawania i dokładnych wykończeń.
Wieża mocy serwa:Szybki czas indeksowania dzięki stacjom narzędziowym napędzanym-wysokim momentem obrotowym, zapewniającym szybką realizację cykli.
Precyzyjna kontrola ruchu:Prowadnice ruchu liniowego THK/HIWIN i szlifowane śruby kulowe zapewniają długoterminową-powtarzalność pozycjonowania.
Automatyczne smarowanie:Zaprogramowane dozowanie oleju chroni prowadnice liniowe i śruby kulowe przed przedwczesnym zużyciem.

Automatyzacja i opcje niestandardowe

Integracja podajnika prętów:Umożliwia zautomatyzowane, ciągłe podawanie w przypadku-masowej produkcji wałów lub prętów.
Łapacz i rozładunek części:Bezpiecznie wyłapuje gotowe części i wyprowadza je na zewnątrz obudowy bez konieczności ręcznej interwencji.
Przenośnik wiórów z taśmą zawiasową:Skutecznie usuwa długie lub kręcone wióry podczas pracy ciągłej.
Ustawienie wstępne narzędzia / pomiar:Sonda narzędziowa Renishaw / Marposs do szybkiego automatycznego ustawiania korekcji narzędzia i wykrywania pęknięć.

Zapewnienie jakości

Każda maszyna przechodzi rygorystyczną kontrolę przed wysyłką, aby zagwarantować gotowość do pracy w fabryce-:
Dynamiczne wyrównanie lasera:Błąd podziałki i dokładność osi skalibrowane za pomocą interferometrów laserowych firmy Renishaw.
Standardy wyrównania:Sprawdzone współosiowe ustawienie-wrzeciona głównego i pomocniczego-<= 0.005 mm.
Kontrole bicia i geometrii:Bicie wrzeciona i prostopadłość łoża mierzone zgodnie z normami ISO.
Przed-przebiegiem próbnym przed wysyłką:Test obróbki w pełnym cyklu na próbkach rysunków klienta z raportem z kontroli wymiarowej maszyny współrzędnościowej dostarczonym przed wysyłką.

Często zadawane pytania

P: Jaka jest główna zaleta połączenia-wrzeciona pomocniczego z osią Y-?

Odp.: Umożliwia pełne toczenie-od przodu,-frezowanie/wiercenie poza środkiem oraz obróbkę wtórną-od tyłu w jednym zautomatyzowanym cyklu, eliminując maszyny dodatkowe i pracę ręczną.

P: Czym różni się oś Y- od standardowych narzędzi na żywo osi C-?

Odp.: Podczas gdy oś C-obraca przedmiot w celu indeksowania promieniowego, oś Y-fizycznie przesuwa narzędzie prostopadle do linii środkowej wrzeciona, umożliwiając prawdziwie-frezowanie płaskie, wykonywanie rowków i wiercenie-niecentrycznie.

P: Czy maszynę można zintegrować ze standardowymi podajnikami prętów i automatyką?

O: Tak. Wszystkie wrzeciona główne są wyposażone w tuleje pociągowe i interfejsy cylindrów hydraulicznych zaprojektowane w celu zapewnienia płynnej integracji podajnika prętów i łapacza części.

P: Jak sprawdzić dokładność maszyny przed dostawą?

Odp.: Przeprowadzamy pełne testy interferometru laserowego, kontrole bicia wrzeciona i faktyczne cięcie przedmiotu testowego. Przed wysyłką dostarczane są raporty z inspekcji wideo i arkusze pomiarów wymiarowych.
