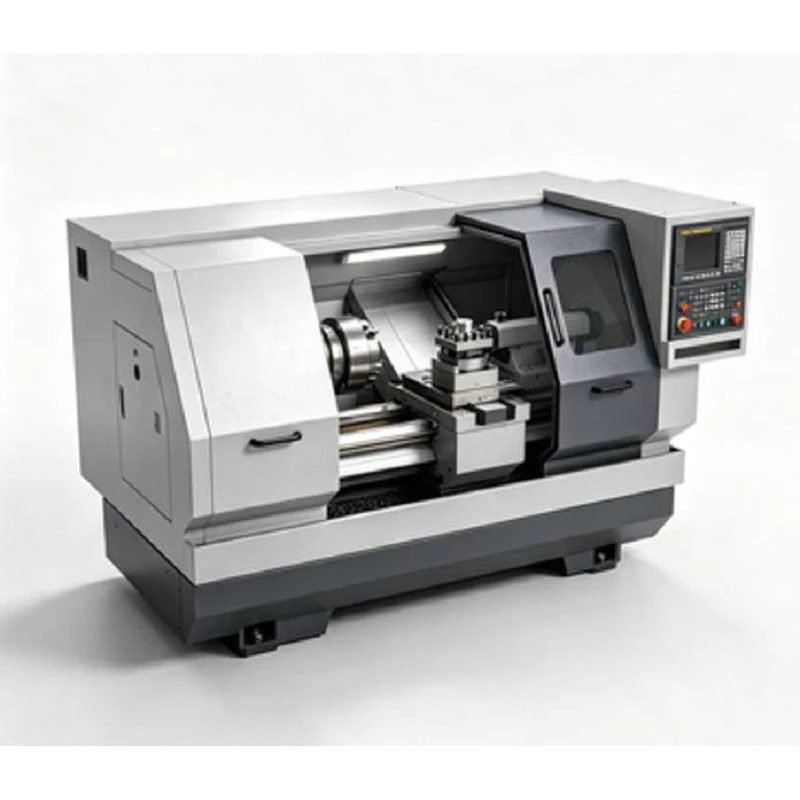

Precyzyjna tokarka CNC ze skośnym łożem

Precyzyjna tokarka CNC ze skośnym łożem została zaprojektowana dla-precyzyjnych producentów wymagających-długoterminowej, ciągłej dokładności, stabilności procesu i wysokiej-wydajności usuwania wiórów. To centrum tokarskie, zbudowane na sztywnym, żeliwnym łożu nachylonym pod kątem 30/45 stopni, z precyzyjnymi prowadnicami liniowymi i wrzecionem-o dużej sztywności, pochłania duże siły skrawania i redukuje wibracje termiczne.

Zaprojektowana z myślą o częściach samochodowych, komponentach hydraulicznych, wałach precyzyjnych i ogólnej inżynierii mechanicznej, skośna konstrukcja łoża w naturalny sposób kieruje wióry bezpośrednio do przenośnika wiórów, co czyni go idealną platformą podstawową do zautomatyzowanej produkcji seryjnej.

Łóżko monoblokowe Meehanite:Podwójnie-żeliwo wyżarzane zapewnia wysoką zdolność tłumienia i stabilność termiczną.
Precyzyjna kontrola ruchu:Prowadnice liniowe w połączeniu z łożyskami klasy P4 zapewniają dynamiczną dokładność pozycjonowania do ±0,003 mm.
Doskonałe zarządzanie chipami i temperaturą:Nachylona struktura kieruje wióry i chłodziwo z dala od przedmiotu obrabianego, aby zapobiec rozszerzalności cieplnej.
Zespół wrzeciona o wysokiej-sztywności:Obsługuje ciężkie cięcia zgrubne i dokładne wykończenie powierzchni do Ra 0,4 µm.
Elastyczne konfiguracje modułowe:Łatwe dostosowywanie dzięki oprzyrządowaniu napędzanemu, osiom C/Y,-wrzecionom pomocniczym i automatycznym podajnikom prętów.

Automatyzacja-Gotowa platforma:Zintegrowane interfejsy do automatycznego ładowania, mocowania hydraulicznego i wdrażania ogniw pod klucz.

Komponenty samochodowe
Wały napędowe, półfabrykaty przekładni, zaciski hamulcowe, zwrotnice, dysze wtryskiwaczy paliwa i-precyzyjne tuleje.

Układy hydrauliczne i pneumatyczne
Korpusy zaworów hydraulicznych, tłoczyska cylindrów hydraulicznych,-złączki węży wysokociśnieniowych, złącza bloków kolektorów i wały pomp.

Maszyny ogólne i sprzęt przemysłowy
Wytrzymałe-wały silników, obudowy łożysk, kołnierze ze stali nierdzewnej, sprzęgła gwintowane i części do przenoszenia mocy.

Monoblokowa konstrukcja skośnego łóżka
Jednoczęściowa-gęsta-podstawa z żeliwa Meehanite o gęstym ziarnie,-odprężona w procesie podwójnego wyżarzania. Doskonała zdolność tłumienia drgań (10 razy większa niż w przypadku standardowej stali konstrukcyjnej), wydłużająca żywotność płytki nawet o 30%.

Precyzyjne prowadnice ruchu liniowego
Prowadnice liniowe-rolkowe o dużej wytrzymałości w osiach X i Z (klasa THK / PMI / HIWIN P-). Zero luzów przy dużych obciążeniach przy prędkościach szybkiego przesuwu do 24/30 m/min.

Zespół wrzeciona o wysokiej-precyzyjności
Wrzeciono-nabojowe obsługiwane przez dwurzędowe-łożyska walcowe i łożyska kulkowe skośne wzdłużne. Dynamiczne wyważanie według standardów G0.4 zapewniające lustrzane-wykończenie powierzchni (Ra mniejsze lub równe 0,4 μm).

Stale węglowe i stopowe:1045, 4140, 4340, 8620 (obróbka zgrubna i wykańczająca)
Stale nierdzewne:304, 316L, 17-4PH, 420, 430
Żeliwo:Żeliwo sferoidalne, żeliwo szare (HT250/300)
Metale nieżelazne-:Stopy aluminium (6061-T6, 7075), Mosiądz, Brąz, Miedź
Stopy egzotyczne i twarde:Inconel, tytan klasy 2/5, stal hartowana do 58 HRC
Inżynieria tworzyw sztucznych:POM (Delrin), Nylon, PEEK, PTFE

Do zautomatyzowanej produkcji-na dużą skalę
Hydrauliczny uchwyt drążony +-wysokociśnieniowa pompa chłodziwa (10–20 barów)
Automatyczny podajnik prętów + system łapania części
Zautomatyzowany przenośnik wiórów z ciągłą filtracją

Do wielozadaniowości-i złożonych komponentów
Sterowanie wrzecionem osi C-z hamulcem tarczowym
12-stanowiskowa głowica narzędziowa na żywo (narzędzia napędzane VDI/BMT)
Opcjonalna możliwość frezowania-osi Y poza-centrum

Dla wyjątkowo-wąskich tolerancji
Optyczne skale liniowe o wysokiej-rozdzielczości na osiach X/Z
Automatyczny przyrząd do wstępnego ustawiania narzędzi firmy Renishaw
Sonda do pomiaru przedmiotu obrabianego-w procesie


Kalibracja interferometru laserowego:100% osi X/Z maszyny jest kalibrowanych przy użyciu interferometrów laserowych firmy Renishaw w celu sprawdzenia pozycjonowania liniowego i kompensacji błędu podziałki.
Kontrola kołowości Ballbar:Testy Renishaw Ballbar przeprowadza się w celu zapewnienia dokładności konturowania i dynamicznej geometrii.
Dynamiczne wyważenie i bicie wrzeciona:Bicie wrzeciona sprawdza się pod kątem mniejszym lub równym 0,002 mm przy stożku czołowym; dynamiczne wyważanie zapobiega wibracjom-przy dużych prędkościach.
48-Ciągłe suszenie przez 48 godzin-Wypalanie:Każda maszyna przechodzi ciągły test wytrzymałościowy-z pełną prędkością w celu sprawdzenia stabilności elektrycznej, hydraulicznej i termicznej.
Protokół kontroli w zestawie:Do każdej maszyny dołączany jest kompletny certyfikat kontroli, raporty z testów laserowych i{0}}próbki wyciętych testowo.

Zapewniamy pełne-wsparcie techniczne przez cały cykl życia, aby zapewnić bezproblemową instalację i działanie na całym świecie:
Zgodność międzynarodowa:Maszyny posiadają certyfikat CE, podzespoły elektryczne zgodne z UL-i niestandardowe przekładniki napięciowe (200–480 V, 50/60 Hz).
Dokumentacja i podręczniki:Kompletna instrukcja obsługi, konserwacji, schematów elektrycznych i podręczników programowania Fanuc/Siemens w języku angielskim.
Wsparcie techniczne i części zamienne:Zdalna pomoc techniczna 24/7; standardowe części zamienne wysyłane za pośrednictwem DHL/FedEx》w ciągu 48 godzin.
Opakowanie eksportowe:Powłoka-inhibitora rdzy, worek barierowy z folii próżniowej i wytrzymałe-drewniane opakowanie do transportu morskiego zgodne z normą ISPM-15.
