Nowa tokarka pionowa



1, Nowe otwarte pudełko do centrum obróbczego tokarki pionowej, aby sprawdzić wygląd, zainstalować śruby uziemiające i wyregulować podkładkę żelazną.



2, Poluzuj pionowy stół centrum obróbczego (oś X-). Siodło łóżka (oś Y-) śruba hamulca lub stalowa stopka ograniczająca; usuń blokadę zatrzymującą magazyn narzędzi.



3, Zelektryfikuj i przewietrz pionowe centrum obróbcze.



4, Usuwanie urządzenia stałego z głowicą frezującą (oś Z-), następujące metody: moc maszyny. Przesuń oś Z-w kierunku dodatnim (zgodnie z ruchem wskazówek zegara) za pomocą ruchu ręki, uruchom wspornik głowicy frezującej, a następnie przesuwaj oś Z- bardzo powoli. Idź w negatywnym kierunku; idź, aż łańcuch łączący głowicę frezującą z przeciwwagą po prostu zużyje siłę. Usuń wspornik podtrzymujący przeciwwagę z tyłu kolumny. Uwaga: niektóre-szybkie pionowe centra obróbcze mają możliwość zamocowania przeciwwagi z boku kolumny (śrubami) podczas transportu i mocowania maszyny.



5, Przygotowanie przed użyciem magazynu narzędzi: (typ łyżki) Wyłącz sprężone powietrze. przesuń oś Z-do pozycji powyżej punktu zerowego. Poruszaj ręcznie magazynem narzędzi w lewo i w prawo, aby sprawdzić jego przydatność (czy ruch jest elastyczny, czy można zamknąć drzwiczki ochronne). Włączyć sprężone powietrze. Przesuń magazyn narzędzi z kodem M i sprawdź,-czy przełącznik lokalny działa. Do zmiany noża należy zastosować instrukcję TxxM06, jeżeli wskazanie położenia noża na panelu operacyjnym nie odpowiada rzeczywistemu położeniu noża, należy je przetworzyć do wymiany i zmodyfikować wskazanie położenia noża.



6. Dostosuj poziom (poziomowanie) w następujący sposób: Oś X-Oś Y-przesuń do pozycji środkowej. Ustawić obrabiarkę w pozycji poziomej. Zmierzyć dokładność: pionowość osi obrotu wrzeciona względem powierzchni stołu roboczego (okrąg rysunkowy). Jeśli dokładność okręgu rysunkowego nie jest prawidłowa, należy dostosować ją do śruby uziemiającej, aby dokładność powróciła do wartości produkcyjnej.



7, nowe centrum obróbcze tokarki pionowej, leczenie wycieków oleju z tarczy: uszczelniacz 704 + klej do szkła. Płyta wodna wokół styku z łożem do wykonania uszczelek olejowych. Oś Y-po zabezpieczeniu osłoną skurczową należy zdemontować, nasadę kolumny wykonać w celu uszczelnienia olejowego. Uszczelniacz olejowy należy wykonać na rowku prowadzącym olej z przodu lub z boku łoża.



8. Sprawdź integralność klimatyzatora, pompy smarowania,-separatora wody olejowej, cylindra noża ciśnieniowego i dostosuj do klienta i jego zastosowania. Uwaga: separator wody-oleju i cylinder noża ciśnieniowego należy regularnie smarować.



9, utwórz prosty program cyklu, pracując na biegu jałowym przez pół godziny, aby ogólny transport przez nowe pionowe centrum obróbcze uzyskał pełne smarowanie i-dotarcie.

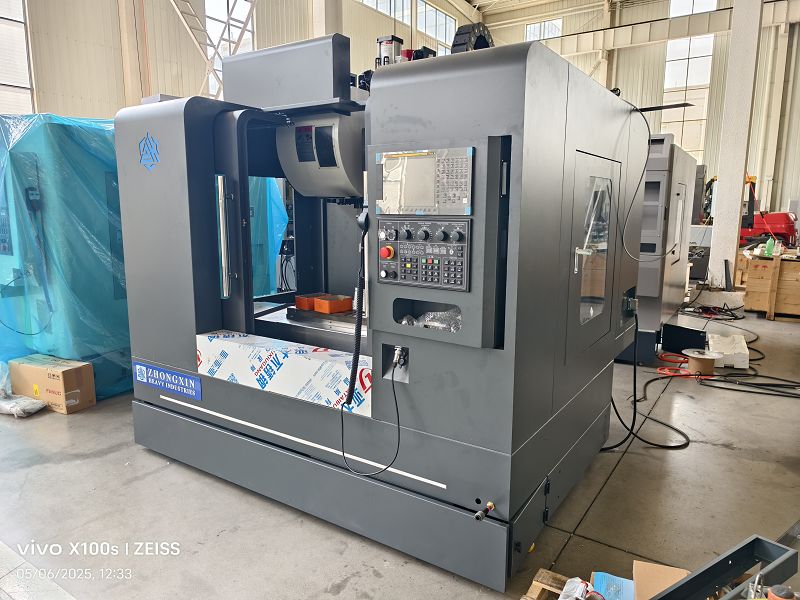

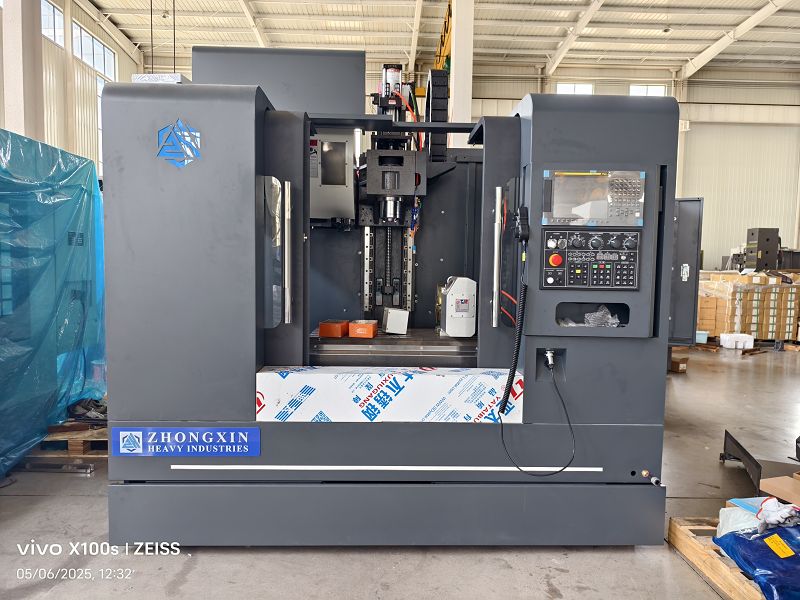

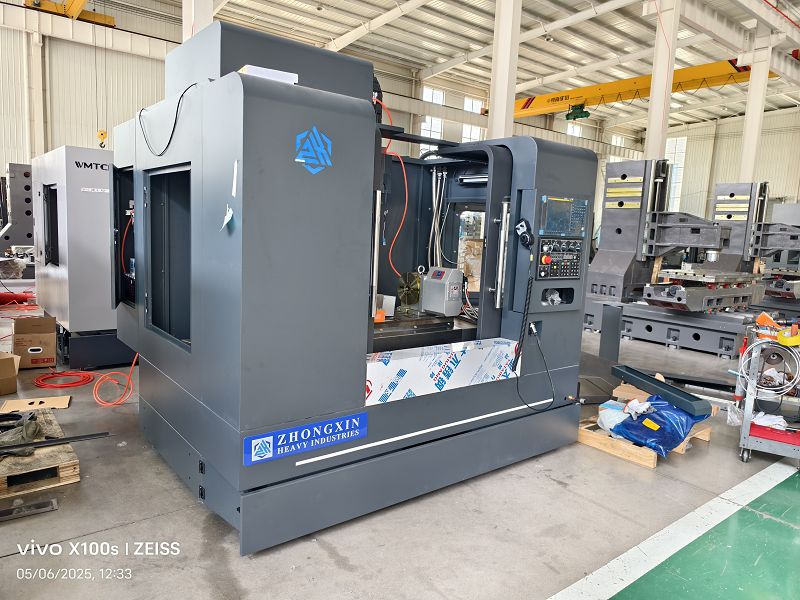

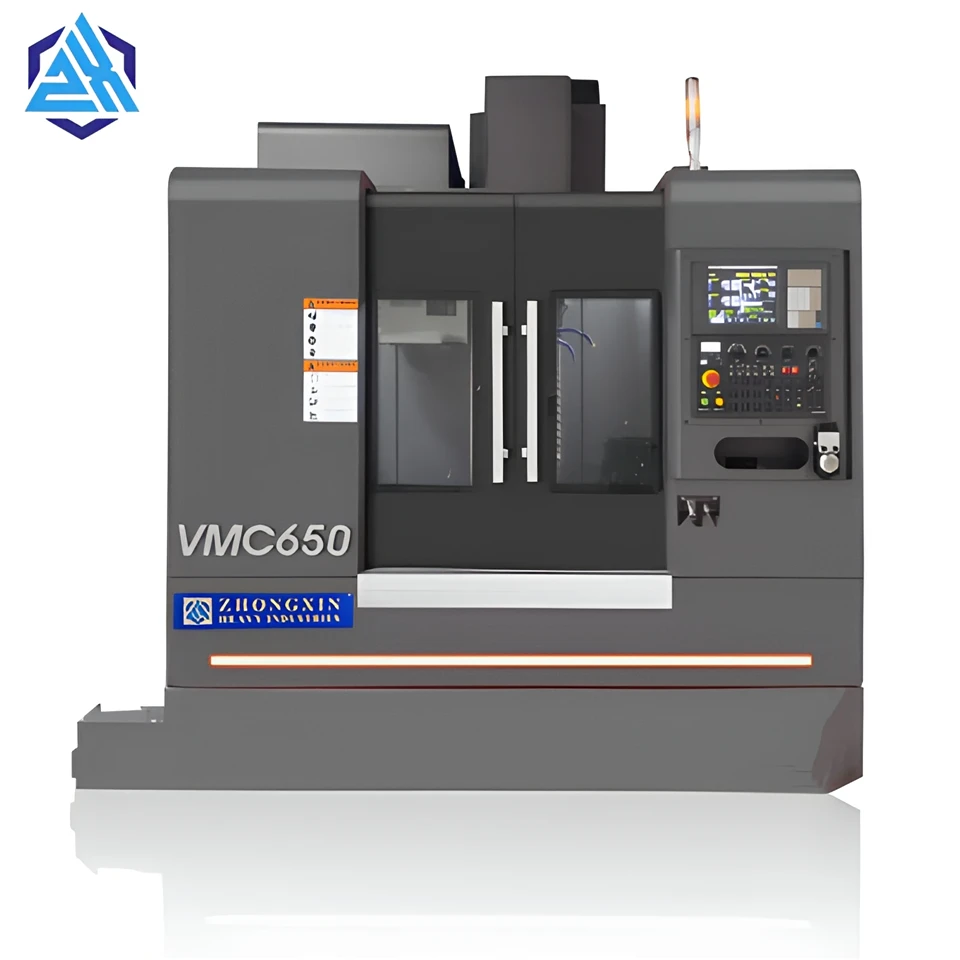

Ten VMC nadaje się do obróbki mechanicznej i wytwarzania form. Może dostosować się do wymagań przetwarzania, od obróbki zgrubnej po obróbkę wykańczającą. Może również zakończyć wiele procedur roboczych, takich jak frezowanie, wiercenie, gwintowanie, wytaczanie itp.





● Wysokiej jakości piasek żywiczny

● Wrzeciono tajwańskie

● Tajwańska śruba kulowa i nakrętka zabezpieczająca

● Cylinder ciśnieniowy z Tajwanu

● Automatyczny układ smarowania

● Przenośnik wiórów jako opcja





MODEL	VMC650
Rozmiar stołu (mm)	900x400
Tabela Maks. obciążenie (kg)	350
Skok osi X/Y/Z (mm)	650x400x500
Odległ. pomiędzy wrzecionem a powierzchnią prowadzącą kolumny (mm)	476
Odległ. pomiędzy powierzchnią końcową wrzeciona a powierzchnią stołu roboczego (mm)	100-600
X/Y/Z maks. prędkość podawania	10000
X/Y/Z maks. szybki przesuw (m/min)	32/32/30
Wrzeciono maks. prędkość (obr./min)	8000
Otwór stożkowy wrzeciona (typ)	BT40 (opcjonalnie BT50)
Silnik wrzeciona (kw)	5.5/7.5
Serwomotor osi X/Y/Z (kw)	2.6/2.6/2.8
Podłączenie silnika X/Y/Z	Bezpośrednie połączenie
Forma prowadnicy X/Y/Z	Prowadnica blokowa/Opcjonalna droga liniowa
Szczelina T stołu warsztatowego (mm)	3-18x125
Powtórz dokładność pozycjonowania (mm)	+/-0.004
Magazyn narzędzi	Kapelusz/dysk
Pojemność narzędzia	16 kapeluszy / 16 dysków
Maksymalna waga narzędzia (kg)	7
Maks. długość narzędzia (mm)	250/350
Moc elektryczna (kVA)	10
Rozmiar maszyny (DxSxW) (mm)	2300x2000x2300
Internet. waga (około) (kg)	4500
