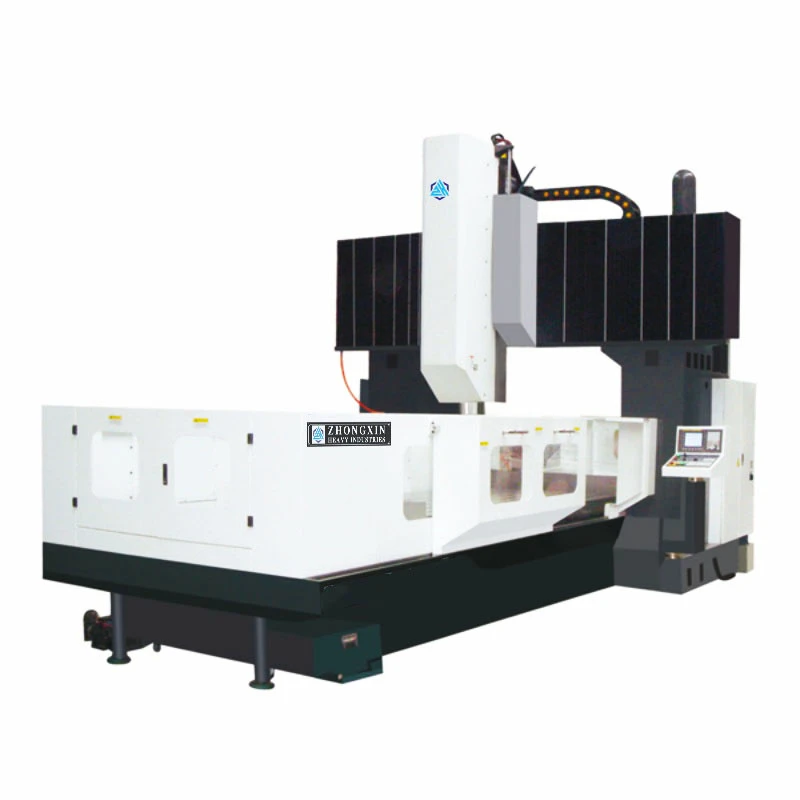

Centrum obróbcze typu gantry
Co to jest centrum obróbcze typu Gantry?
Portalowe centrum obróbcze oznacza centrum obróbcze, w którym oś wrzeciona, oś Z jest ustawiona prostopadle do stołu roboczego, a jego ogólna konstrukcja to duże centrum obróbcze składające się z ramy konstrukcji portalowej z podwójnymi kolumnami i belką górną, z belką poprzeczną pośrodku podwójnych kolumn.
Dlaczego warto wybrać nas
Zgodny ze standardami
Większość naszych produktów jest zgodna ze standardami CE i EAC
Zamówienia OEM i ODM
Przyjmujemy również zamówienia OEM i ODM oraz poszukujemy agentów na całym świecie
Doskonała obsługa
Zaangażowani w produkcję wyższej inteligencji, wyższej jakości obrabiarek i doskonałej-obsługi posprzedażnej
Wysoka jakość usług
Uczyń maszyny prostszymi, mądrzejszymi i mądrzejszymi, zawsze online, zawsze z Tobą, zawsze Ci służąc.
Centrum obróbcze CNC typu Gantry
Potrafi poradzić sobie z obróbką zgrubną i precyzyjną
Możliwość obróbki części do obróbki form
Możliwość obróbki szerokiego zakresu zastosowań
Centrum tokarskie poziome CNC to rodzaj przyrządu do testowania procesów stosowanego w inżynierii mechanicznej. Może ono realizować trzyosiowe-powiązania X, Z, C, wykorzystywane do obróbki wszelkiego rodzaju wałów i części tarcz
Centrum obróbcze CNC serii LM1614, LM2518, LM3022 ze stałą belką to zestaw maszyn, energii elektrycznej, cieczy i innych zaawansowanych technologii w jednym ze sprzętu obróbczego, stosowany głównie do płaskich, zakrzywionych powierzchni i otworów w obróbce.
Zakres bramowego centrum obróbczego jest bardzo szeroki, więc teraz może obrabiać również części, których nie można obrobić lub które są trudne w obróbce w konwencjonalnych trzech osiach, a pięcioosiowe centrum obróbcze-obejmuje szeroki zakres branż. W ten sposób można go oczywiście automatycznie przeliczyć w zależności od długości obrotu wrzeciona i współrzędnych mechanicznych stołu obrotowego. Dlatego podczas programowania należy wziąć pod uwagę jedynie współrzędne przedmiotu obrabianego, a nie długość obrotu wrzeciona i położenie stołu obrotowego.
Centrum obróbcze bramowe może wprowadzić narzędzie w stan skrawania, poprawić warunki skrawania. W miarę przesuwania się narzędzia w kierunku góry lub krawędzi przedmiotu obrabianego warunki skrawania stopniowo się pogarszają. Aby zachować stan skrawania konieczne jest także obrócenie stołu. Jeśli jednak chcesz całkowicie obrobić nieregularną powierzchnię, obróć stół kilka razy w różnych kierunkach. Dlatego jeśli go użyjesz, anglikanin w naturalny sposób skutecznie uniknie ingerencji noża. W przypadku wirników, łopatek, tarcz z integralnymi łopatkami i innych części stosowanych w przemyśle lotniczym i kosmonautycznym z powodu zakłóceń sprzęt trójosiowy nie może spełnić wymagań procesu, ale może spełnić wymagania obrabiarek pięcioosiowych. Jednocześnie w obrabiarkach pięcioosiowych-można również stosować krótsze narzędzia, co może poprawić sztywność systemu, zmniejszyć liczbę narzędzi i uniknąć konieczności wytwarzania narzędzi specjalnych. Oczywiście może to zmniejszyć ilość mocowania i zakończyć obróbkę pięciu powierzchni jednocześnie.
Centrum obróbcze portalowe wykorzystuje pięcioosiowe-centrum obróbcze, które zmniejsza błąd odniesienia i poprawia dokładność obróbki. W praktyce, o ile mocowanie, może lepiej zagwarantować dokładność obróbki. Jednocześnie dzięki skróceniu łańcucha technologicznego i zmniejszeniu liczby urządzeń odpowiednio zmniejszają się również koszty utrzymania oprzyrządowania, powierzchni warsztatowej i wyposażenia suwnicowego centrum obróbczego. W celu wydajniejszego i-jakościowego przetwarzania można wykorzystać mniej osprzętu, mniejszą powierzchnię zakładu i mniejsze koszty konserwacji.
Poprawiono jakość obróbki i wydajność suwnicowego centrum obróbczego. Obrabiarki pięcioosiowe mogą wykorzystywać bok narzędzia do poprawy wydajności przetwarzania. Oczywiście skrócenie procesu produkcyjnego i uproszczenie zarządzania produkcją są nadal bardzo dobre. Cały proces w pięcioosiowym-centrum obróbczym portalowym Haiti skraca łańcuch procesów produkcyjnych i upraszcza zarządzanie produkcją oraz planowanie produkcji. Im bardziej złożony przedmiot, tym bardziej oczywista jest jego przewaga nad tradycyjnymi zdecentralizowanymi procesami produkcyjnymi. W rzeczywistości centrum obróbcze bramowe jest obecnie nowym rodzajem technologii produkcji i przetwarzania.
Jego głównym zadaniem jest dostosowanie procesu produkcji i obróbki, czyli przekształcenie oryginalnej, ręcznej pracy produkcyjnej w oprogramowanie, tak aby można było wyprodukować i obrobić cały proces suwnicowego centrum obróbczego. Teraz parametry procesu przetwarzania i informacje o danych offsetowych są przekształcane w przebieg procesu, który można wykorzystać do obsługi produkcji i obróbki tokarek CNC. Proces produkcji tokarek bramowych CNC jest zasadniczo taki sam, jak w przypadku zwykłych tokarek CNC w zasadzie działania, ale cały proces obróbki tokarek CNC polega na automatyzacji mechanicznej. Wysoka dokładność obróbki i stabilna jakość.
Dokładność specyfikacji produkcji i przetwarzania wynosi od 0,005 do 0,01 mm, na co nie ma wpływu złożoność części. Ponieważ większość rzeczywistych operacji jest wykonywana automatycznie przez sprzęt, eliminuje się czynnik ludzki i poprawia się spójność dużej liczby rozmiarów części.
Struktura i elementy centrum obróbczego bramowego
Rama bramowa
Rama suwnicy składa się z belki/mostu suwnicy i kolumn. Belka/mostek suwnicy jest poziomy i umieszczony centralnie, obejmując cały stół roboczy. W zależności od projektu most może być nieruchomy lub może poruszać się wokół osi X-.
Stół roboczy
Stół roboczy podtrzymuje obrabiany przedmiot podczas jego obróbki. Zwykle stacjonarny, niektóre konstrukcje umożliwiają jego ruch wzdłuż osi X-.
Wrzeciono
Wrzeciono składa się z głowicy i silnika, które decydują o jego funkcjonalności. W głowicy wrzeciona znajduje się właściwe wrzeciono, które obraca narzędzie tnące i może poruszać się wzdłuż osi Y i Z. Silnik jest źródłem mocy wrzeciona, umożliwiając wykonywanie operacji skrawania przy zmianie momentu obrotowego i prędkości.
Magazyn narzędzi
Centrum obróbcze Gantry wykorzystuje różne narzędzia skrawające, aby uzyskać pożądany projekt przedmiotu obrabianego. Narzędzia te przechowywane są w magazynie narzędzi. Stąd maszyna może automatycznie inicjować wymianę narzędzi podczas pracy, redukując przestoje i zwiększając wydajność.
Straż i ogrodzenia
Centrum Obróbcze Gantry składa się z osłon i obudów zapewniających bezpieczne środowisko pracy, chroniąc operatora przed latającymi odłamkami. Funkcje te chronią również maszynę przed czynnikami zewnętrznymi, takimi jak kurz i ciała obce, które mogą spowodować uszkodzenie.
System sterowania
Centrum obróbcze bramowe sterowane CNC wykorzystuje skomputeryzowany system sterowania do kierowania operacjami. Ten system sterowania składa się z wielu elementów, takich jak sterownik CNC, interfejs człowiek-maszyna (HMI) i systemy sondujące.
Układ chłodzenia i smarowania
Układ chłodzenia i smarowania jest podzielony na dwie części: układ chłodzenia i układ smarowania. Układ chłodziwa zapewnia chłodzenie ciepła generowanego w wyniku interakcji narzędzia tnącego i przedmiotu obrabianego, wydłużając żywotność narzędzia. Układ smarowania zmniejsza zużycie ruchomych elementów i części maszyny.
System zarządzania chipami
Złożoność projektów w centrum obróbczym Gantry skutkuje dużą produkcją wiórów. System zarządzania wiórami usuwa te metalowe wióry za pomocą przenośnika wiórów, które w przeciwnym razie mogłyby spowodować uszkodzenie porządku w miejscu pracy.
Zalety bramowych centrów obróbkowych w zastosowaniach przemysłowych
Gantry to centra obróbcze, które uosabiają inżynierię precyzyjną w dziedzinie produkcji. Synergia pomiędzy solidną konstrukcją ramy,-najnowocześniejszymi systemami sterowania i komponentami-o wysokiej wydajności skutkuje operacjami obróbki, które uosabiają dokładność i powtarzalność. Skomplikowane detale i złożone geometrie uzyskane dzięki bramowym centram obróbczym wyznaczają nowy standard w precyzyjnej obróbce w zastosowaniach przemysłowych.
W sercu bramowych centrów obróbczych leży potężna zdolność do zwiększania różnorodności produktywności. Wyposażone w-wrzeciona o dużej prędkości, adaptacyjne narzędzia tnące i funkcje wielo-osiowe, maszyny te wykonują skomplikowane operacje z większymi prędkościami. Integracja jednoczesnych procesów obróbki w ramach jednego ustawienia optymalizuje cykle produkcyjne, zwiększając poziom produktywności i zwiększając wydajność operacyjną.
Gantry to wszechstronne centra obróbcze, doskonale radzące sobie z różnorodną gamą materiałów i technik obróbki. Od precyzyjnego frezowania po skomplikowane kształtowanie, maszyny te charakteryzują się wszechstronnością wykraczającą poza tradycyjne granice obróbki. Możliwość dostosowania portalowych centrów obróbczych do szerokiego spektrum wymagań produkcyjnych podkreśla ich znaczenie w wielu różnych sektorach przemysłu.
Modułowy etos konstrukcji bramowych centrów obróbkowych ułatwia skalowalność i dostosowywanie w celu dostosowania do konkretnych wymagań operacyjnych. Niezależnie od tego, czy są to małe-warsztaty czy duże-zakłady produkcyjne, maszyny te można dostosować do różnych wielkości produkcji i wymagań. Skalowalność zapewnia optymalne wykorzystanie zasobów, usprawnienie operacji i wspieranie wydajnych procesów produkcyjnych.
Bezpieczeństwo stanowi podstawową zasadę przy projektowaniu i działaniu portalowych centrów obróbczych. Zamknięte przestrzenie robocze, zautomatyzowana wymiana narzędzi i systemy monitorowania-w czasie rzeczywistym tworzą bezpieczne środowisko pracy, w którym bezpieczeństwo operatora jest priorytetem. Ograniczając potencjalne ryzyko i zagrożenia, portalowe centra obróbcze podnoszą standardy bezpieczeństwa w miejscu pracy, wspierając kulturę doskonałości operacyjnej.
Gantry centra obróbcze uosabiają harmonijne połączenie zaawansowanych możliwości i-efektywności kosztowej. Precyzyjne-operacje, zmniejszone straty materiałów i usprawnione procesy produkcyjne przekładają się na wymierne oszczędności kosztów i większy zwrot z inwestycji. Długoterminowe-korzyści wynikające z inwestycji w portalowe centra obróbcze podkreślają ich wartość jako opłacalne-rozwiązanie produkcyjne.
Gantry centra obróbcze płynnie integrują się z technologiami automatyzacji, ogłaszając nową erę wydajności i produktywności. Zautomatyzowane zmieniacze narzędzi, zrobotyzowane systemy obsługi detali i inteligentne interfejsy sterowania tworzą symfonię automatyzacji, optymalizując procesy obróbki i zwiększając poziomy wydajności. To połączenie portalowych centrów obróbczych z technologiami automatyzacji zwiastuje zmianę paradygmatu w praktykach produkcji przemysłowej.
Różne typy portalowych centrów obróbczych Cnc
Portalowe centra obróbcze CNC są dostępne w różnych kształtach i rozmiarach, a każde z nich ma swoje unikalne możliwości. Najpopularniejsze typy bramowych centrów obróbczych CNC to:
Poziome portalowe centra obróbcze CNC
Maszyny te mają poziome wrzeciono zamontowane na ramie-suwnicy. Tego typu maszyny są zwykle używane do dużych-ciężkich zastosowań związanych z obróbką.
Pionowe portalowe centra obróbcze CNC
Maszyny te mają pionowe wrzeciono zamontowane na ramie-suwnicy. Tego typu maszyny są zwykle używane do lżejszych-obróbek skrawaniem.
Portalowe centra obróbcze CNC-typu mostowego
Maszyny te mają stałą ramę-mostową z ruchomą bramą. Tego typu maszyny są zwykle używane do bardzo dużych-ciężkich zastosowań związanych z obróbką.
Zastosowania-centrów obróbczych typu Gantry
Portalowe centra obróbkowe-, które obecnie działają w Japonii, są w stanie obrabiać detale o długości do 12 m lub więcej, szerokości 4 m lub więcej i wysokości 1 m lub więcej, dlatego ich głównym zastosowaniem są duże produkty.
Ze względu na niezwykle precyzyjne pozycjonowanie i dokładność cięcia, są one stosowane w obróbce części obrotowych urządzeń do wytwarzania energii wiatrowej i wodnej, sprzętu do wytwarzania energii jądrowej, części konstrukcyjnych samolotów oraz dużych komór próżniowych sprzętu do produkcji półprzewodników. Stosowane są również w komorach do urządzeń do produkcji FPD, takich jak ciekłe kryształy i organiczne elektroluminescencje, części do dużych silników okrętowych oraz części dla przemysłu motoryzacyjnego i lotniczego. Zasada działania dwukolumnowego centrum obróbczego-jest następująca.
Uwaga na zastosowanie centrum obróbczego Cnc Gantry
1. Środowisko użytkowania suwnicowego centrum obróbczego CNC: w przypadku suwnicowego centrum obróbczego CNC powinno ono być umieszczone w środowisku o stałej temperaturze i z dala od sprzętu o dużych wibracjach (takich jak stemple) i sprzętu z zakłóceniami elektromagnetycznymi;
2. Wymagania dotyczące zasilania;
3. Centrum obróbcze bramowe CNC powinno posiadać procedury operacyjne: przeprowadzać regularną konserwację i konserwację oraz zwracać uwagę na nagrywanie i zabezpieczanie miejsca zdarzenia w przypadku awarii;
4. Portalowe centrum obróbcze CNC nie powinno być przechowywane przez długi czas, co doprowadzi do awarii systemu przechowywania i utraty danych na długi czas;
5. Zwracaj uwagę na szkolenie i wyposażanie operatorów, personelu konserwacyjnego i programistów.
