Jako dostawca nowych tokarek pionowych CNC często jestem pytany o mechanizm zmiany narzędzia w tych zaawansowanych maszynach. W tym poście na blogu zagłębię się w szczegóły mechanizmu zmiany narzędzia nowej tokarki pionowej CNC, jak działa i jego znaczenie w nowoczesnych operacjach obróbki.
Zrozumienie podstaw mechanizmu zmiany narzędzia
Mechanizm zmiany narzędzia w nowej tokarce pionowej CNC jest kluczowym elementem umożliwiającym maszynie automatyczne przełączanie pomiędzy różnymi narzędziami skrawającymi podczas procesu obróbki. Ta automatyzacja jest niezbędna do zwiększenia produktywności, skrócenia czasu przezbrajania i poprawy ogólnej wydajności operacji obróbki.
W tradycyjnej tokarce ręcznej zmiana narzędzi wymaga od operatora zatrzymania maszyny, usunięcia bieżącego narzędzia i zainstalowania nowego. Proces ten jest czasochłonny i podatny na błędy, szczególnie w przypadku skomplikowanych zadań obróbczych wymagających wielokrotnej wymiany narzędzi. Natomiast nowa tokarka pionowa CNC z automatycznym mechanizmem zmiany narzędzia może wykonywać zmiany narzędzi szybko i dokładnie, bez konieczności ręcznej interwencji.
Rodzaje mechanizmów wymiany narzędzi
Istnieje kilka rodzajów mechanizmów wymiany narzędzi stosowanych w nowych tokarkach pionowych CNC, każdy z nich ma swoje zalety i wady. Do najpopularniejszych typów należą:
1. Zmieniacz narzędzi rewolwerowych
Zmieniacz narzędzi rewolwerowych jest jednym z najczęściej stosowanych mechanizmów wymiany narzędzi w tokarkach CNC. Składa się z obrotowej wieżyczki, w której znajduje się wiele narzędzi skrawających. Wieżyczkę można indeksować, aby ustawić żądane narzędzie w pozycji cięcia. Zmieniacze narzędzi rewolwerowych są znane ze swojej prostoty, niezawodności i stosunkowo krótkich czasów wymiany narzędzi. Nadają się do szerokiego zakresu zastosowań obróbczych, od prostych operacji toczenia po bardziej złożone zadania kształtowania.
2. Zmieniacz narzędzi magazynu
Magazynowy magazyn narzędzi wykorzystuje magazyn do przechowywania dużej liczby narzędzi skrawających. Magazyn może być liniowy lub okrągły i zwykle znajduje się w pobliżu wrzeciona tokarki. Gdy wymagana jest wymiana narzędzia, magazyn przesuwa żądane narzędzie do pozycji przeniesienia, gdzie zostaje ono następnie zamienione na narzędzie znajdujące się aktualnie we wrzecionie. Magazynowe magazynki narzędzi oferują wysoki stopień elastyczności i mogą pomieścić dużą liczbę narzędzi, co czyni je idealnymi do produkcji na dużą skalę i skomplikowanych operacji obróbczych.
3. Automatyczny zmieniacz narzędzi (ATC)
Automatyczny zmieniacz narzędzi to bardziej zaawansowany typ mechanizmu zmiany narzędzia, który wykorzystuje robotykę lub inne zautomatyzowane systemy do dokonywania zmian narzędzi. ATC mogą być stałe lub elastyczne, w zależności od wymagań operacji obróbki. Stałe ATC są przeznaczone do zmiany narzędzi w określonej kolejności, natomiast elastyczne ATC można zaprogramować tak, aby wybierały i zmieniały narzędzia w oparciu o wymagania obrabianej części. Maszyny ATC oferują najszybsze czasy wymiany narzędzi i najwyższy poziom automatyzacji, dzięki czemu nadają się do obróbki z dużą prędkością i precyzyjnej produkcji.
Jak działa mechanizm zmiany narzędzia
Pracą mechanizmu zmiany narzędzia w Nowej Tokarce Pionowej CNC steruje system CNC maszyny. System CNC jest zaprogramowany z sekwencją wymiany narzędzi i konkretnymi narzędziami, które mają być użyte w każdej operacji obróbki. Gdy wymagana jest wymiana narzędzia, system CNC wysyła sygnał do mechanizmu zmiany narzędzia w celu zainicjowania procesu zmiany narzędzia.
Oto ogólny przegląd działania procesu zmiany narzędzia w typowej nowej tokarce pionowej CNC:
1. Wybór narzędzia
System CNC wybiera kolejne narzędzie do użycia na podstawie programu obróbki. Sprawdza magazyn narzędzi lub głowicę rewolwerową, aby upewnić się, że żądane narzędzie jest dostępne i znajduje się we właściwej pozycji.
2. Zwolnienie narzędzia
Jeśli mechanizmem zmiany narzędzia jest zmieniacz narzędzi rewolwerowych, rewolwer obraca się do położenia, w którym znajduje się bieżące narzędzie. Następnie narzędzie jest zwalniane z wieży za pomocą mechanizmu hydraulicznego lub pneumatycznego. Jeśli mechanizmem zmiany narzędzia jest magazynowy magazynek narzędziowy lub ATC, bieżące narzędzie jest wyjmowane z wrzeciona i zawracane do magazynu lub miejsca przechowywania.
3. Transfer narzędzi
Mechanizm zmiany narzędzia przesuwa kolejne narzędzie z magazynu lub głowicy rewolwerowej do pozycji skrawania. W przypadku magazynowego zmieniacza narzędzi lub ATC narzędzie jest przenoszone na wrzeciono za pomocą ramienia robota lub innego zautomatyzowanego systemu.
4. Mocowanie narzędzia
Gdy nowe narzędzie znajdzie się w pozycji cięcia, zostaje bezpiecznie zamocowane na swoim miejscu. Zapewnia to pewne trzymanie narzędzia podczas operacji obróbki i wytrzymuje siły skrawania bez przemieszczania się i wibracji.
5. Ponowne uruchomienie obróbki
Po zakończeniu wymiany narzędzia system CNC sprawdza położenie i orientację nowego narzędzia, aby upewnić się, że jest ono prawidłowe. Następnie operacja obróbki zostaje wznowiona, a nowe narzędzie wykonuje wymagane operacje skrawania.
Znaczenie mechanizmu zmiany narzędzia
Mechanizm zmiany narzędzia odgrywa kluczową rolę w ogólnej wydajności i wydajności nowej tokarki pionowej CNC. Oto niektóre z kluczowych korzyści wynikających z posiadania zautomatyzowanego mechanizmu wymiany narzędzi:
1. Zwiększona produktywność
Eliminując potrzebę ręcznej zmiany narzędzia, mechanizm zmiany narzędzia umożliwia ciągłą pracę tokarki bez przerw. Skraca to czas przezbrajania i zwiększa ogólną produktywność operacji obróbki. Ponadto krótkie czasy wymiany narzędzi w nowoczesnych mechanizmach zmiany narzędzi umożliwiają tokarce wykonywanie wielu operacji obróbkowych w jednym ustawieniu, co jeszcze bardziej poprawia produktywność.
2. Poprawiona dokładność i precyzja
Zautomatyzowane zmiany narzędzi są dokładniejsze i bardziej precyzyjne niż ręczne zmiany narzędzi. Mechanizm wymiany narzędzi zapewnia, że narzędzia są zawsze prawidłowo ustawione w pozycji cięcia, co zmniejsza ryzyko błędów i poprawia jakość obrabianych części. Ponadto zastosowanie precyzyjnych oprawek narzędziowych i systemów mocowania dodatkowo zwiększa dokładność i precyzję operacji obróbki.
3. Elastyczność i wszechstronność
Możliwość automatycznej zmiany narzędzi pozwala Nowej Tokarce Pionowej CNC na wykonywanie szerokiego zakresu operacji obróbczych z wykorzystaniem różnego rodzaju narzędzi skrawających. Dzięki temu tokarka jest bardziej elastyczna i wszechstronna, ponieważ można ją łatwo dostosować do różnych wymagań obróbki. Na przykład jedną tokarkę można wykorzystać do wykonywania operacji toczenia, wytaczania, gwintowania i frezowania, po prostu zmieniając narzędzia skrawające.
4. Oszczędności
Chociaż początkowy koszt nowej tokarki pionowej CNC z mechanizmem zautomatyzowanej wymiany narzędzi jest wyższy niż w przypadku tradycyjnej tokarki ręcznej, długoterminowe oszczędności mogą być znaczące. Zwiększona produktywność, poprawiona dokładność i elastyczność tokarki skutkują niższymi kosztami produkcji, zmniejszeniem ilości braków i zwiększoną rentownością. Ponadto zautomatyzowany mechanizm wymiany narzędzi zmniejsza zapotrzebowanie na wykwalifikowaną siłę roboczą, co może dodatkowo obniżyć koszty pracy.
Powiązane produkty

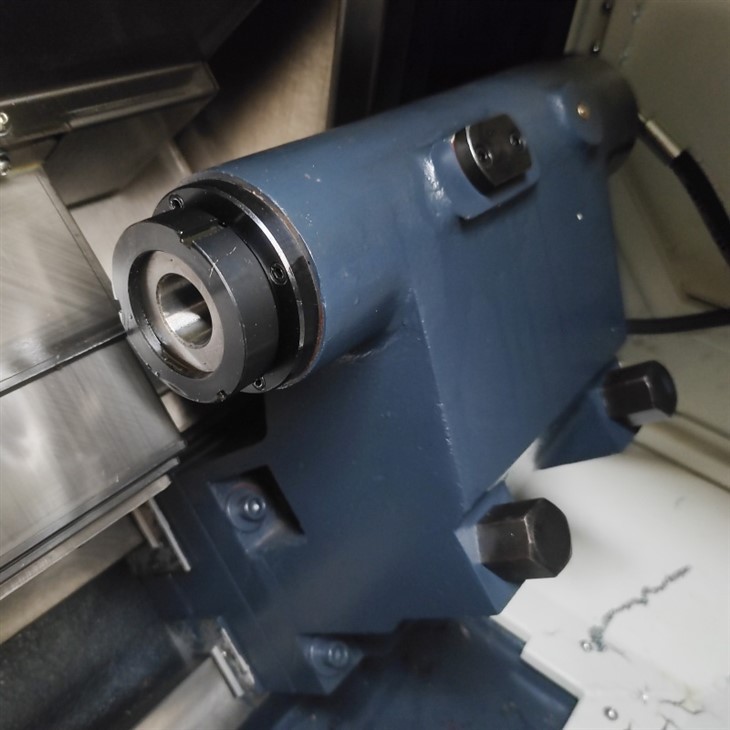

Jeśli chcesz dowiedzieć się więcej o naszych tokarkach CNC, mamy szeroką gamę produktów, które mogą odpowiadać Twoim potrzebom. Możesz sprawdzić naszeTokarka CNC Ck6150który zapewnia doskonałą wydajność i niezawodność. NaszPrecyzyjna tokarka CNCjest przeznaczony do zastosowań związanych z obróbką o wysokiej precyzji, podczas gdy naszeDuża tokarkanadaje się do ciężkich zadań obróbczych.
