Jak zmierzyć płaskość łoża tokarki szczelinowej?

Pomiar płaskości łoża tokarki szczelinowej jest kluczowym krokiem w zapewnieniu precyzji i wydajności maszyny. Jako wiodący dostawca tokarek ze szczeliną rozumiemy znaczenie utrzymywania wysokich standardów jakości, a dokładny pomiar płaskości łoża jest tego podstawą.

Znaczenie płaskości łoża w tokarce z łożem szczelinowym

Łoże tokarki szczelinowej służy jako podstawa, na której umieszczane są i działają wszystkie pozostałe elementy. Płaskie łoże zapewnia, że ​​wózek, konik i inne ruchome części mogą poruszać się płynnie i dokładnie wzdłuż osi wzdłużnej. Każde odchylenie od płaskości może prowadzić do kilku problemów. Na przykład może powodować niedokładności w obróbce detali, co skutkuje błędami wymiarowymi i złym wykończeniem powierzchni. Ponadto nierówna płaskość łoża może przyspieszyć zużycie elementów tokarki, zmniejszając ogólną żywotność i niezawodność maszyny.

Metody pomiaru płaskości łóżka

Korzystanie z linijki i szczelinomierzy

Jedną z najprostszych i najpowszechniejszych metod pomiaru płaskości łoża tokarki ze szczeliną jest użycie linijki i szczelinomierza.

1. Najpierw dokładnie oczyść powierzchnię łóżka, aby usunąć wszelkie zanieczyszczenia, wióry lub olej, które mogłyby zakłócać pomiar.
2. Umieść linijkę wzdłuż łóżka w różnych pozycjach. Upewnij się, że linijka ma pełny kontakt z powierzchnią łóżka.
3. Włóż szczelinomierze pomiędzy linijkę a łoże w różnych punktach. Szczelinomierz powinien dobrze przylegać, jeśli występuje szczelina. Mierząc grubość szczelinomierza mieszczącego się w szczelinie, można określić wielkość odchylenia od płaskości.
4. Zapisz pomiary w wielu miejscach wzdłuż i wszerz łóżka. W większości przypadków dopuszczalne jest niewielkie odchylenie (zwykle w granicach kilku tysięcznych cala), ale większe odchylenia będą wymagały działań korygujących.

Metoda ta jest opłacalna i łatwa w wykonaniu, ma jednak pewne ograniczenia. Zależy to w dużym stopniu od umiejętności i doświadczenia operatora i może nie być w stanie dokładnie wykryć bardzo małych lub zlokalizowanych odchyleń.

Korzystanie z poziomicy

Poziomicę można również wykorzystać do pomiaru płaskości łóżka.

1. Podobnie jak w przypadku poprzedniej metody, najpierw wyczyść powierzchnię łóżka.
2. Poziomicę ustawiamy na powierzchni łóżka w różnych kierunkach – wzdłużnym i poprzecznym. Pęcherzyki na poziomicy wskazują nachylenie powierzchni.
3. Upewnij się, że poziomica jest umieszczona w kilku punktach wzdłuż łóżka, aby uzyskać kompleksową ocenę płaskości. Jeśli bąbelki nie są wyśrodkowane, oznacza to, że powierzchnia w tym miejscu nie jest równa, co wskazuje na odchylenie od płaskości.
4. Dostosuj punkty pomiarowe i zapisz odczyty. Niektóre zaawansowane poziomnice umożliwiają odczyty cyfrowe, które są dokładniejsze i łatwiejsze do udokumentowania.

Zaletą stosowania poziomicy jest to, że jest ona stosunkowo łatwa w użyciu i pozwala szybko ocenić ogólną płaskość łóżka. Jest jednak mniej precyzyjna niż inne metody i może nie nadawać się do wykrywania małych odchyleń.

Korzystanie z elektronicznego urządzenia pomiarowego

W celu uzyskania dokładniejszych i bardziej szczegółowych pomiarów można zastosować elektroniczne urządzenia pomiarowe, takie jak interferometry laserowe lub mierniki elektroniczne.

1. Interferometry laserowe działają poprzez emisję wiązki laserowej na powierzchnię złoża. Następnie odbita wiązka jest analizowana w celu określenia profilu powierzchni. Urządzenie potrafi z dużą precyzją wykryć bardzo małe odchyłki płaskości.
2. Z drugiej strony mierniki elektroniczne wykorzystują czujniki do pomiaru odległości między miernikiem a powierzchnią łóżka. Mogą zapewniać odczyty cyfrowe w czasie rzeczywistym i często są wyposażone w oprogramowanie, które może analizować dane i generować szczegółowe raporty.
3. Podczas korzystania z tych urządzeń elektronicznych należy dokładnie przestrzegać instrukcji producenta dotyczących instalacji, kalibracji i obsługi. Upewnij się, że środowisko pomiaru jest stabilne, bez wibracji i znacznych zmian temperatury, ponieważ mogą one mieć wpływ na dokładność pomiarów.

Te metody elektroniczne są bardzo dokładne, ale są również droższe w porównaniu do metod liniowych i poziomicowych. Są one zwykle używane w środowiskach produkcyjnych o wysokiej precyzji, gdzie wymagany jest najwyższy poziom dokładności.

Wpływ nieprawidłowej płaskości łoża na operacje obróbki skrawaniem

Kiedy płaskość łoża tokarki ze szczeliną nie mieści się w dopuszczalnym zakresie, może to mieć ogromny wpływ na operacje obróbki.

1. Podczas operacji toczenia nierówne łoże może powodować nieregularny ruch narzędzia tnącego, co skutkuje nierównomiernymi średnicami przedmiotu obrabianego. Może to stanowić poważny problem w zastosowaniach, w których wymagane są wąskie tolerancje wymiarowe, na przykład przy produkcji precyzyjnych wałów lub kół zębatych.
2. W przypadku operacji planowania niewłaściwa płaskość łoża może prowadzić do nierównego wykończenia powierzchni przedmiotu obrabianego. Narzędzie tnące może nie być w stanie płynnie poruszać się po powierzchni, pozostawiając grzbiety lub rowki.
3. Może to mieć wpływ nawet na proces gwintowania. Nierówna płaskość łoża może powodować niedokładne pomiary skoku, co skutkuje wadliwymi gwintami, które nie spełniają wymaganych specyfikacji.

Działania naprawcze w przypadku łóżek niepłaskich

Jeżeli wyniki pomiarów wykażą, że łoże tokarki ze szczeliną nie jest płaskie, można podjąć kilka działań korygujących.

1. Regulacja mechaniczna: Niektóre tokarki są wyposażone w regulowane podpory lub nóżki poziomujące. Dokonując niewielkich zmian w tych elementach, czasami można skorygować niewielkie odchylenia w płaskości łóżka.
2. Skrobanie: Skrobanie to tradycyjna metoda poprawy płaskości łóżka. Polega na usunięciu niewielkich ilości materiału z wysokich miejsc na powierzchni złoża za pomocą skrobaka. Metoda ta wymaga wysokich umiejętności i może być czasochłonna, ale pozwala uzyskać bardzo precyzyjne wyniki.
3. Szlifowanie: W przypadku większych odchyleń może być konieczne szlifowanie powierzchni łóżka. Jest to bardziej agresywna metoda, która wykorzystuje ściernicę do usunięcia większej ilości materiału. Aby jednak uzyskać odpowiednie wykończenie i płaskość powierzchni, powinien ją wykonać fachowiec.

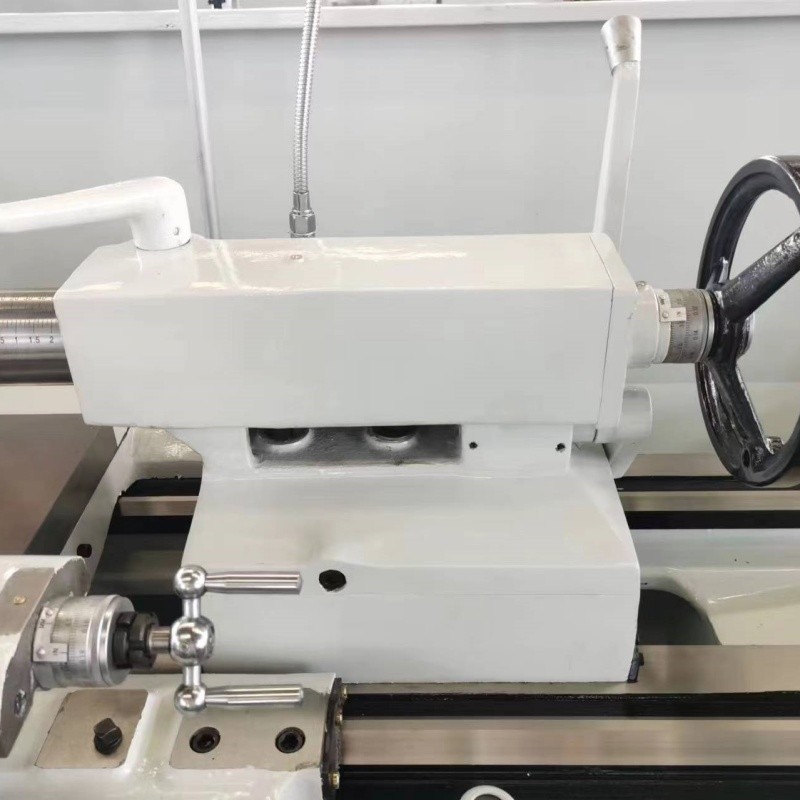

Jako dostawca wysokiej jakości tokarek szczelinowych m.inTokarka silnikowa ze szczelinąiTokarka z łożem szczelinowym CS6250C, zobowiązujemy się do dostarczania naszym klientom szczegółowych informacji na temat konserwacji maszyn i kontroli jakości. Rozumiemy, że dokładna płaskość łoża ma kluczowe znaczenie dla optymalnej wydajności naszych tokarek.

Jeżeli są Państwo zainteresowani zakupem tokarki szczelinowej lub mają Państwo pytania dotyczące pomiaru i korekcji płaskości łoża, zachęcamy do kontaktu. Nasz zespół ekspertów jest gotowy, aby pomóc Ci w zaspokojeniu Twoich konkretnych potrzeb i pomóc w dokonaniu właściwego wyboru w zakresie operacji obróbki skrawaniem.

Referencje

• „Poradnik Obrabiarki”, różne wydania, które dostarczają pogłębionej wiedzy na temat zasad i praktyk obsługi i konserwacji obrabiarek, w tym pomiaru płaskości łoża tokarki.
• Artykuły w czasopismach z zakresu technologii wytwarzania, skupiające się na najnowszych badaniach i technikach pomiaru i poprawy płaskości łóżek obrabiarek.
